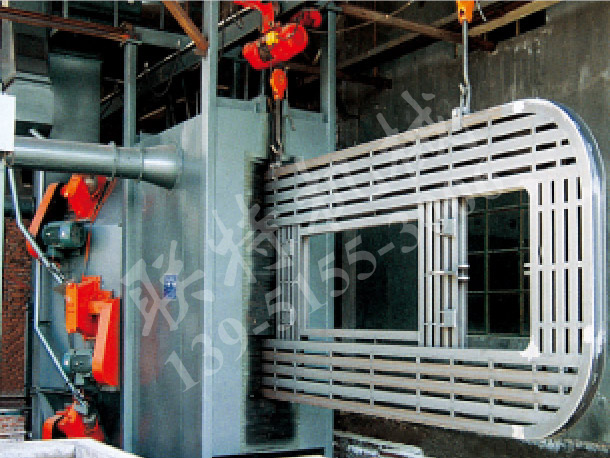

Q58系列悬链积放式抛丸清理机
Q58系列悬链积放式抛丸清理机,采用积放推式悬挂输送机运载工件,上方的牵引链匀速连续运行,链上的推杆推动下方承载轨上带有吊钩的小车前进。借助于电控,小车可以脱离牵引链而静止,并积存在一起:烦燥积存的小车也可以逐个释放前进。
产品详情
产品概述
Q58系列悬链积放式抛丸清理机,采用积放推式悬挂输送机运载工件,上方的牵引链匀速连续运行,链上的推杆推动下方承载轨上带有吊钩的小车前进。借助于电控,小车可以脱离牵引链而静止,并积存在一起:烦燥积存的小车也可以逐个释放前进。本机主要利用高效强力抛丸器抛出的高速丸流,抛打位于室体同对着抛射位置定点旋转的工件表面与内腔,去掉其上的粘砂、氧化锈层及其它杂物,使之获得精心的光亮表面。广泛应用批量清理中小型铸件、锻件、合金等工件。清理工件表面的残砂、夹杂、氧化皮、铁锈,呈现洁净光亮的金属表面,亦可对曲轴、连杆、变速箱、阀门等工件进行表面抛丸强化处理,是机车、车辆厂等机械制造业的首选理想设备。
技术参数
序号 | 名称 | 规格 | ||||||
Q582 | Q583 | Q584A | Q585 | Q588 | Q5810 | |||
1 | 吊钩量大载质量/kg | 200 | 300 | 400 | 500 | 800 | 1000 | |
2 | 工作尺寸 | l/mm*b/mm*h/mm | - | - | - | - | - | - |
φ/mm*h/mm | 1200*1700 | 1100*1100 | 850*1120 | 550*1900 | 1400*1450 | 800*2600 | ||
3 | 生产率(钩/h) | 25-30 | - | 30 | 15-20 | - | 15-20 | |
4 | 室体体寸l/m*b/mm*h/mm | 3.6*1.9*2.4 | 4.0*2.0*2.7 | 7.0*2.0*2.6 | 3.6*2.0*3.0 | 4.2*2.1*2.4 | - | |
5 | 抛丸器 | 数量/台 | 4 | 4 | 4 | 4 | 4 | 6 |
单台抛丸率(kg/min) | 250 | 250 | 200 | 260 | 250 | 350 | ||
单台功率/KW | - | 18 5 | 18.5 | - | - | 30 |
*可根据用户清理工件类型及用户要求进行非标准设计,确定具体的规格参数。
